Analog-to-Digital Converter (ADC)

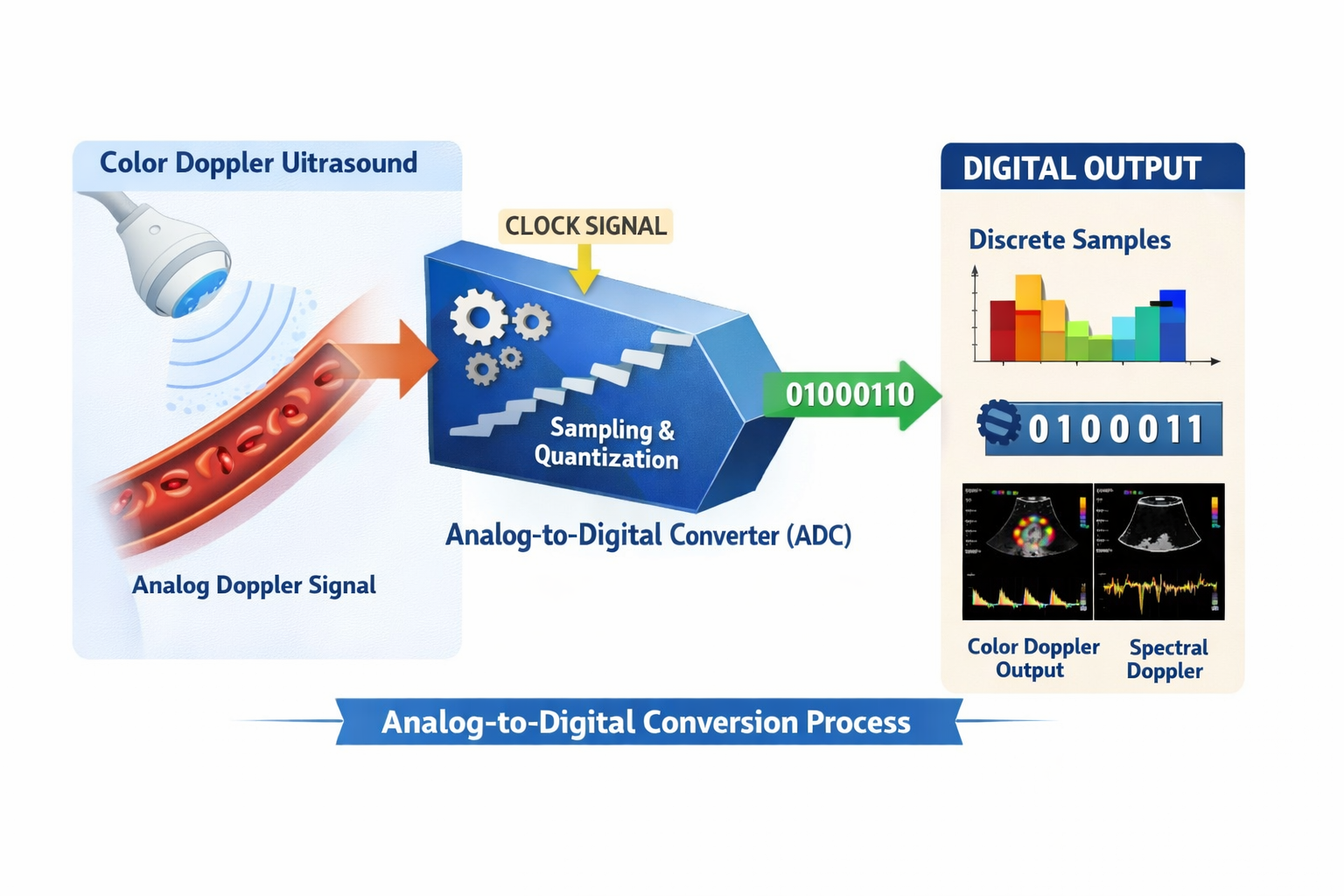

Tổng quan vai trò của ADC trong hệ thống Color Doppler

Trong hệ thống Doppler siêu âm, tín hiệu thu được từ đầu dò (probe) là tín hiệu analog có biên độ rất nhỏ, thường nằm trong dải MHz. Tín hiệu này mang thông tin về vận tốc và hướng dòng máu thông qua hiệu ứng Doppler.

ADC thực hiện ba nhiệm vụ cốt lõi:

• Sampling (Lấy mẫu) tín hiệu liên tục theo thời gian
• Quantization (Lượng tử hóa) thành các mức rời rạc
• Encoding (Mã hóa) thành dữ liệu số

Chất lượng ADC ảnh hưởng trực tiếp đến:

• Độ phân giải Doppler (velocity resolution)
• Dynamic range của hệ thống
• Độ nhiễu (Noise floor)
• Độ chính xác phổ Doppler

Cấu trúc chi tiết các thành phần của ADC

Analog Front-End (AFE)

Đây là khối tiền xử lý trước ADC, cực kỳ quan trọng.

1. Low Noise Amplifier (LNA)

• Khuếch đại tín hiệu rất yếu từ probe (~µV đến mV)
• Yêu cầu:
  • Noise figure cực thấp (< 2dB)
  • High linearity (IP3 cao)

Nếu thiết kế không tốt, toàn bộ SNR của hệ thống sẽ bị “chết” ngay từ đầu.



1. Variable Gain Amplifier (VGA)

• Điều chỉnh gain theo thời gian (Time Gain Compensation – TGC)
• Bù suy hao tín hiệu theo độ sâu

Đây là yếu tố quan trọng giúp hình ảnh siêu âm có độ đồng đều theo chiều sâu.



1. Anti-aliasing Filter (AAF)

• Bộ lọc thông thấp trước ADC
• Loại bỏ các thành phần tần số cao gây aliasing

Đây là lỗi rất phổ biến trong thiết kế ADC nếu bỏ qua hoặc chọn sai tần số cắt.



Sample and Hold (S/H)

• Lấy mẫu tín hiệu tại thời điểm xác định
• Giữ giá trị ổn định trong quá trình chuyển đổi

Yêu cầu kỹ thuật:

• Aperture jitter cực thấp (fs level)
• Bandwidth cao (vài chục MHz)

Jitter nhỏ là yếu tố sống còn trong Doppler vì ảnh hưởng trực tiếp đến độ chính xác tần số.



Core ADC Architecture

Tùy theo thiết kế, ADC có thể sử dụng các kiến trúc:

1. Pipeline ADC (phổ biến nhất)

• Tốc độ cao (20–100 MSPS)
• Độ phân giải 12–16 bit

Phù hợp nhất cho Doppler ultrasound



1. SAR ADC

• Độ chính xác cao
• Công suất thấp
• Nhưng tốc độ hạn chế



1. Sigma-Delta ADC

• Độ phân giải cực cao
• Nhưng không phù hợp cho tín hiệu Doppler tần số cao



Quantizer & Encoder

• Chuyển tín hiệu analog thành digital code (binary)
• Độ phân giải điển hình: 12–16 bit

Độ phân giải càng cao thì Dynamic range càng lớn



Clock System

• Clock generator + PLL
• Điều khiển toàn bộ quá trình sampling

Yêu cầu:

• Low phase noise
• Low jitter (< 1 ps)



Digital Interface

• LVDS / CMOS output
• Kết nối với FPGA hoặc DSP

Trong hệ thống hiện đại:

• ADC → FPGA → Beamforming → Doppler Processing



Các lưu ý quan trọng khi thiết kế và sản xuất board ADC

Layout PCB – yếu tố quyết định 50% thành công

Nguyên tắc:

• Tách riêng Analog Ground và Digital Ground
• Routing tín hiệu analog cực ngắn và shield tốt
• Tránh crossing giữa clock và analog signal

 Một layout sai có thể làm mất 20–30 dB SNR.



Power Supply Design

• Sử dụng LDO low noise cho AFE và ADC
• Tách riêng nguồn:
  • Analog supply
  • Digital supply
  • Clock supply

Noise nguồn là nguyên nhân lớn nhất gây jitter và distortion.



EMI/EMC Compliance

Trong thiết bị y tế, yêu cầu rất nghiêm ngặt:

• IEC 60601-1-2
• Shielding tốt
• Filter nguồn đầu vào



Thermal Management

• ADC tốc độ cao sinh nhiệt lớn
• Cần:
  • Heatsink
  • Copper plane
  • Thermal via

Nhiệt độ ảnh hưởng trực tiếp đến drift và độ chính xác ADC.



Calibration & Matching

• Offset calibration
• Gain calibration
• Timing alignment

Trong Doppler, sai lệch nhỏ có thể gây sai vận tốc dòng máu.



Component Selection

• ADC từ các hãng:
  • Texas Instruments
  • Analog Devices
  • Maxim Integrated

Tiêu chí chọn:

• ENOB cao
• SFDR tốt
• Power consumption hợp lý
